全自动影像测量仪主要技术指标
　1.1二次元影像测量仪机身
　　1.1.1、 机身精度补正：21项精度补正
　　1.1.2、 XYZ测量行程：300*200*200mm
　　1.1.3、 外形尺寸L*W*H ：1350*800*1700mm
　　1.1.4、 主机重量：280Kg
　　1.1.5、 机台承重：30KG
　　1.1.6、 操作方式：键盘、鼠标、控制盒
　　1.1.7、 空间运动速度：465mm/s
　　1.1.8、 加速度：870mm/s?
　　1.1.9、 XY轴测量精度：2.0+L/200μm
　　1.1.10、重复精度：2μm
　　1.1.11、机台：00级花岗岩
　　1.1.12、Z轴立柱：00级花岗岩
　　1.1.13、三轴滚珠丝杆：研磨级
　　1.1.14、三轴导轨：研磨级
　　1.2、二次元影像测量仪电控系统
　　1.2.1、 保护：过载漏电保护、急停开关
　　1.2.2、 接线方式：集成总线
　　1.2.3、 计算系统：G5905； 内存4G；硬盘256； 23.8高清显示器
　　1.3二次元影像测量仪镜头
　　1.3.1、 镜头：怡信Easson自主设计TC精密多段定倍自动变倍自动变焦远心镜头（标配同轴光）
　　1.3.2、 自动变倍定位：1μm环形玻璃光栅
　　1.3.3、 自动对焦：曲线指示
　　1.3.4、 光学放大倍率：30-130倍
　　1.3.5、 相机：130万数字工业高清千兆网络相机
　　1.4、二次元影像测量仪光源系统
　　1.4.1、 上光源：5环8区LED冷光源各段独立程控，256级亮度可调表面光
　　1.4.2、 下光源：256级亮度可调准直平行光
　　1.4.3、 同轴光：256级亮度可调三角折射同轴光
　　1.5、二次元影像测量仪控制传动系统
　　1.5.1、 电机：闭环伺服电机
　　1.5.2、 光栅尺：0.01μm光栅尺
　　1.5.3、 控制板：AR3网络板千兆传输，网络接口主板Z轴带刹车系统
　　1.6、二次元影像测量仪软件系统
　　1.6.1、 自动测量：点、线、圆、圆弧、椭圆、键槽、
　　1.6.2、 自动测量：自动线，自动圆、多段自动圆、自动圆弧，自动多段椭圆
　　1.6.3、 自动识别测量：自动线识别、自动圆识别、自动圆弧识别、点选圆。
　　1.6.4、 框选测量： 框选线、圆、圆弧、椭圆
　　1.6.5、 自动拟合构造：点、线、圆
　　1.6.6、 标注功能： ：距离、半径、直径、坐标点、文字说明及编辑。
　　1.6.7、 坐标系：多坐标切换
　　1.6.8、 倍率校正：自动
　　1.6.9、 文件输入格式：DXF
　　1.6.10、报告输出：Word、Excel、PDF、DXF、IGES
　　1.6.11、质量分析报告：SPC
　　1.6.12、特殊功能： 边界跟踪扫描

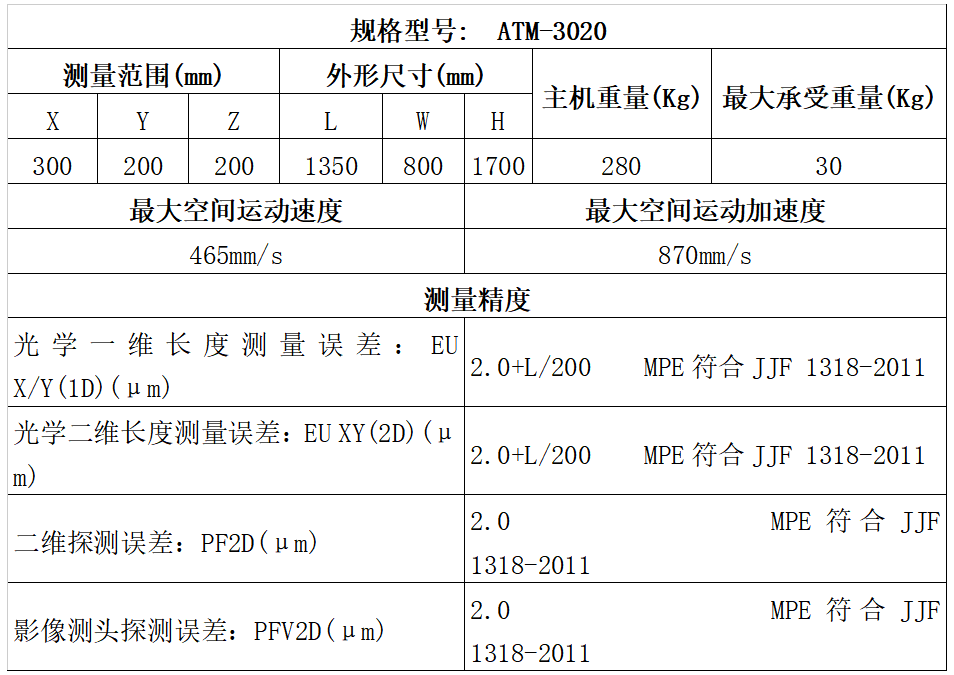

技术参数
