一、特点和用途

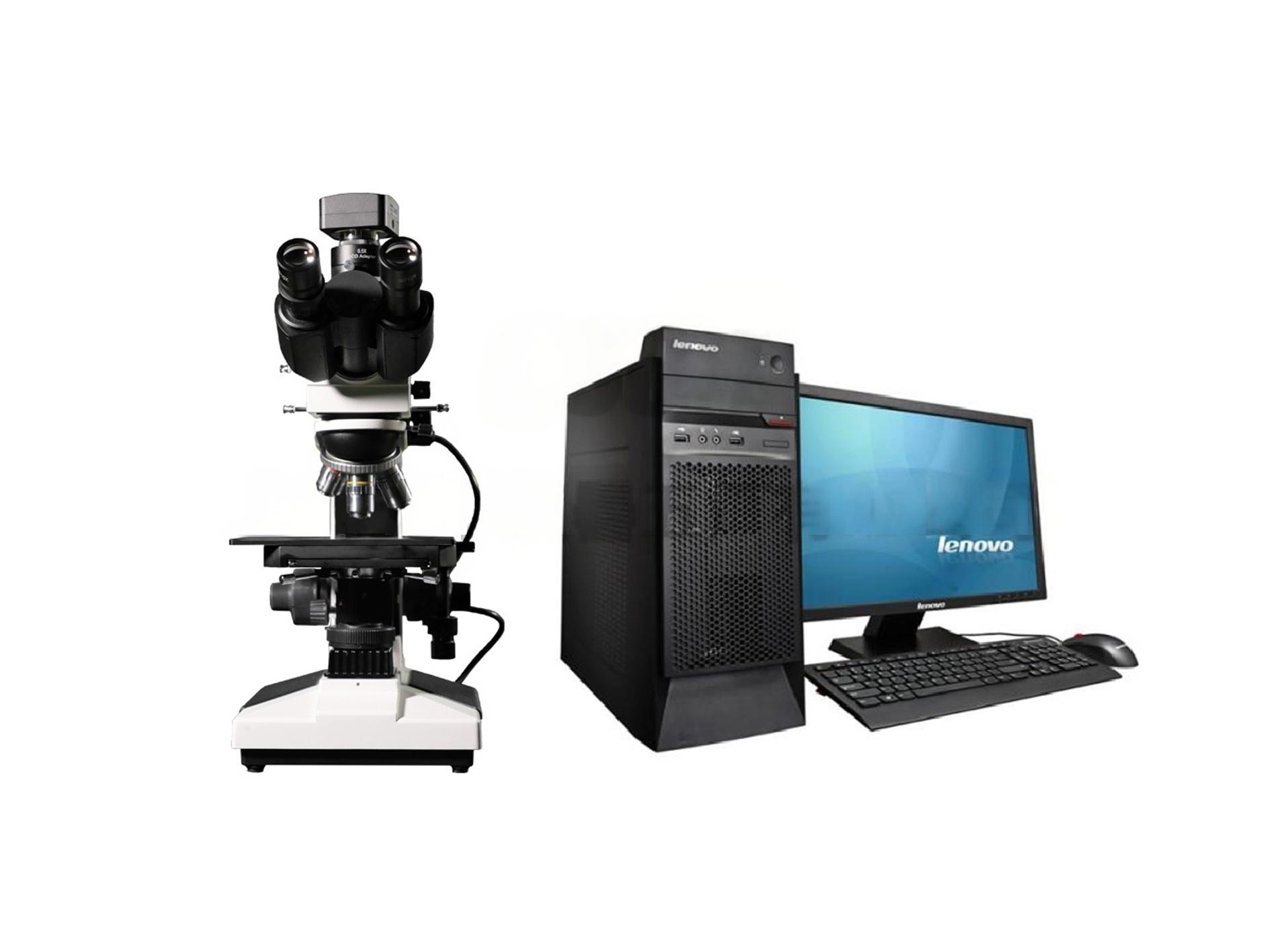

53XC-MS图像分析金相显微镜适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏振观察装置，具有图像清晰、衬度好，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

越来越多的研究已不满足常规的金相显微及照相方式，仪器配置了金相分析软件系统和数码摄像系统，可通过电脑实时采集图像并进行各种处理、编辑、保存和输出 (如打印等)。同进便于现场多人观察、比对和分析研究，进行定标对比、评级及定倍打印。系统配置科学、操作简易，广泛应用于工矿、质量检验、科研及教学等企事业单位。

     观察系统：

     铰链式观察筒:三目观察筒，单视度可调，镜筒30°倾斜，可连接摄影、摄像装置。

     目镜:WF10X大视野平场目镜，视场范围18mm，提供了宽阔平坦的观察空间。

     10X分划目镜，视场范围Ф18mm，用于校正中心。

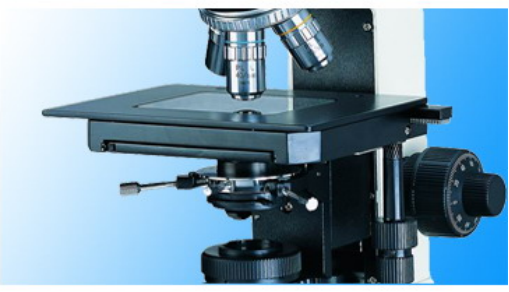

 机械载物台：

双层机械式载物台，

尺寸:185mm×140mm

移动范围:75mm×50mm，

适度的设计理念，使用者操作载物台时更方便更舒适。

 落射照明系统:

6V20W卤素灯，亮度可调。

内置视场光阑、孔径光阑、(黄、蓝、绿、磨砂玻璃)滤色

片转换装置，推拉式起偏振器

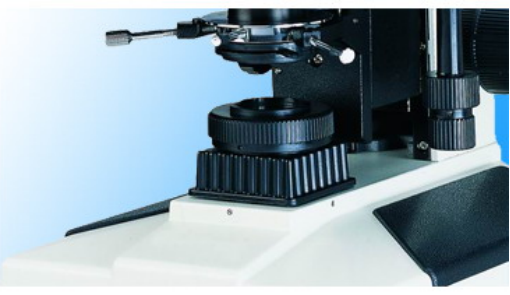

透射照明系统

内置式卤素灯照明装置：采用6V20W卤素灯（亮度可调），能提供清晰鲜明的显微观察像。

集光器：带视场光栏集光器聚光镜：阿贝聚光镜NA1.25，升降上下可调

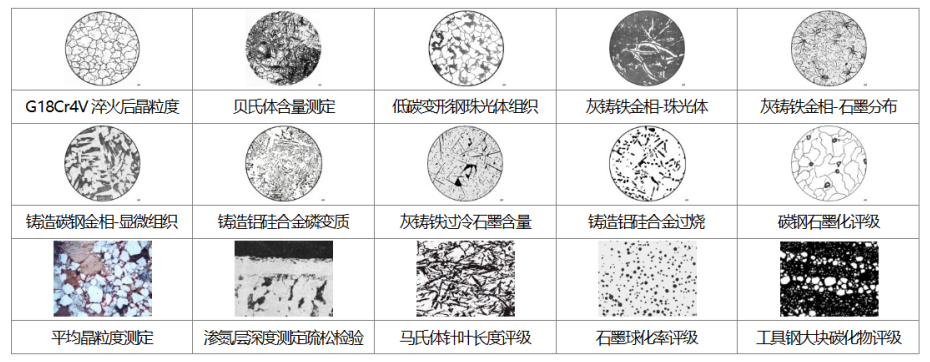

数码摄影实拍效果图：

 二、技术规格

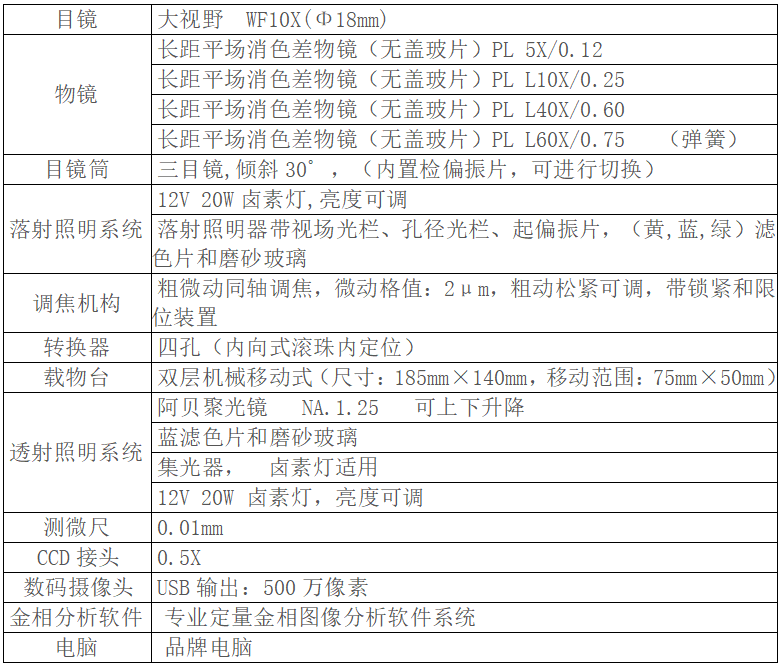

1. 标准配置：

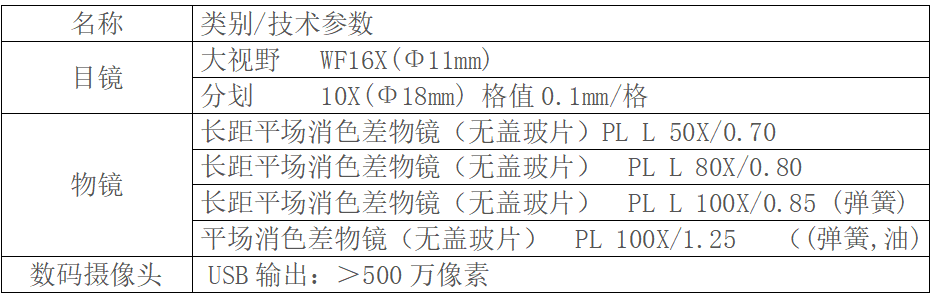

2. 可选配件：

三、专业定量金相图像分析计算机操作系统 (金相分析软件) 简介

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面 (也可以选择英文版本)，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

系统包括如下主要功能：

◇图像编辑软件：图像采集，图像存储等十多种功能；

◇图像软件：影像增强，图像叠加等十多种功能；

◇图像测量软件：周长、面积、百分含量等几十种测量功能；

◇输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

◇脱碳层、渗碳层测量，表面涂层厚度测量；

◇铁素体、奥氏体型不锈钢中相-面积测量；

◇高硅铝合金初晶硅与共晶硅分析；

◇钛合金材料分析等；

◇包含进行比对的近200种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
